MODELO
Nº 708
MECCANÓGRAFO
PIEZAS
NECESARIAS |
1 |
del |
1 |
|
2 |
del |
26 |
2 |
" |
1a |
|
1 |
" |
27 |
3 |
" |
2 |
|
4 |
" |
27a |
3 |
" |
3 |
|
1 |
" |
28 |
4 |
" |
7 |
|
1 |
" |
32 |
6 |
" |
9 |
|
70 |
" |
37 |
4 |
" |
11 |
|
2 |
" |
38 |
7 |
" |
12 |
|
2 |
" |
45 |
4 |
" |
13 |
|
2 |
" |
46 |
1 |
" |
15 |
|
1 |
" |
48d |
2 |
" |
15a |
|
5 |
" |
52 |
2 |
" |
16 |
|
3 |
" |
53 |
2 |
" |
17 |
|
18 |
" |
59 |
1 |
|
18a |
|
1 |
|
63 |
1 |
|
19 |
|
2 |
|
76 |
5 |
|
24 |
|
1 |
|
107 |
2 |
|
25 |
|
1 |
|
115 |
INSTRUCCIONES
PARA ARMAR EL MECCANÓGRAFO
Es este un modelo de extraordinario interés, no dudamos
de que todos los que tengan MECCANO lo construirán para su uso.
Con el ,cualquier niño y los no tan niños, podrá
hacer una inmensa variedad de buenos dibujos simplemente fijando en la
debida posición una hoja de papel y dando vuelta la manivela.

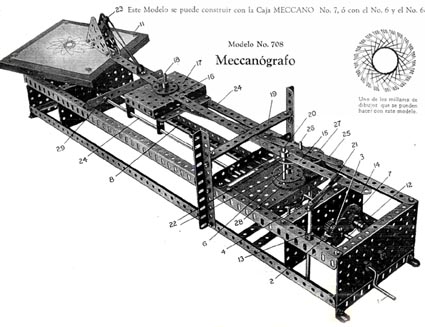

Reproducimos un bonito dibujo que se ha hecho con el MECCANÓGRAFO,
a lo que podríamos agregar millares de otros si dispusiésemos
de mas espacio, pero nos contentamos con decir que no hay límite
alguno en cuanto a la variedad y belleza de los dibujos que se pueden
ejecutar, variando simplemente los ajustes. Coloreando dichos diseños
según el buen gusto, con varios colores se producen efectos muy
agradables.
El MECCANÓGRAFO se pone en movimiento desde la manivela ( 1) que
lleva un piñón (2) de 25 dientes engranando con una rueda
dentada (3) de 50 dientes en cuya varilla se halla una rueda dentada (4)
de 19 dientes. Dicha rueda engrana con una rueda catalina de 28 mm (5)
colocada en la varilla (6) .

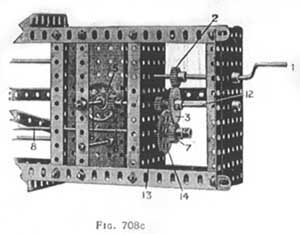

La rueda dentada (3) impele un piñón (7) de 25 dientes establecido
en una varilla (8) dispuesta por lo largo del modelo e impele por medio
de un engranaje sin fin (9) Fig. A una rueda de 57 dientes (10) establecida
en el árbol vertical al cual está colocada la mesa giratoria
(11) sin necesidad de variar la velocidad de rotación de la manivela
(1) se proveé un sistema alternativo de trasmisión ; un
piñón (13) de 19 dientes que está montado sueltamente
en la varilla (12), y adaptado para engranar con una rueda de 57 dientes
(14).Por consiguiente, cuando las ruedas (13) y (14) están locas,
la varilla (8) va impelida por las ruedas dentadas (3) y ( 7).Si se desconecta
el piñón (7) desde su varilla, fijándose al mismo
tiempo el piñón (13) y la rueda dentada (14) a sus varillas
respectivas,la velocidad de rotación de la mesa se reduce considerablemente.
BRAZO- El brazo consiste en una tira (15) de 32 cm. y en una tira (16)
de 24 cm. Superponiéndose 3 perforaciones; está conexionado
con el carro (17) mediante una varilla (18) de 25 mm. Que pasa por una
de las perforaciones de la tira (16) de manera que pueda ponerse la varilla
(18) en cualquier perforación que converja en la tira (16) o en
cualquier perforación del carro (17) para obtener una variación
del diseño. La tira (15) está guiada entre las tiras (19)
de 14 cm. Entre las cuales se disponen arandelas para obtener menor espacio.
Merced a una banda elástica (21) la tira (15) del brazo ejerce
siempre una ligera presión sobre la varilla (20) que pasa por 2
ruedas con buje , la varilla (20) hace de cigüeña para oscilar
el brazo alrededor de la varilla de pivote (18) y mueve la pluma (23)
sobre la mesa (11) . Al mismo tiempo el carro (17) corre por las varillas

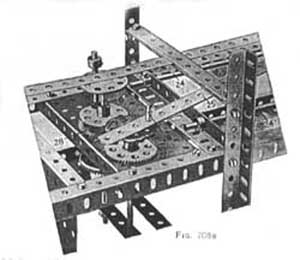

de guía (24) gracias a una tira (25) Fig B una perforación
de la cual recibe una clavija roscada (26) colocada en una rueda con buje
(27) que esta impelida debido a que una rueda dentada de 38 mm. colocada
en su eje entra en juego con una rueda semejante (28) dispuesta en el
árbol vertical ( 6) .Se obtiene una serie de diseños por
medio del MECANÓGRAFO como lo ilustra la figura, pero es posible
obtener una serie enteramente distinta colocando el carro (17) fuertemente
afirmado a las varillas de guía (24) por medio de collares (29)
después de haber desconectado la tira (25) y la clavija roscada
(26)

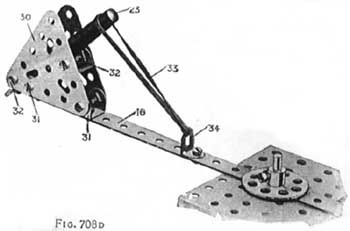

El lápiz (23) se mantiene en el portalápiz FIG D formado
por 2 placas triangulares de 6 cm. (30) conexionadas merced a 2 soportes
dobles (31) con el brazo (16) y conexionadas entre si por medio de otros
2 soportes dobles (32) que constituyen el portalápiz. El lápiz
se mantiene en el portalápiz gracias a una banda elástica
(33) conexionada con un soporte angular(34) establecido en el brazo.
Hay que cuidar de que todas las partes del aparato funcionen con suavidad
y que no tenga lugar ningún juego puesto que de lo contrario resultarían
desiguales las línea del dibujo.
(En caso de no poseer la pieza " mesa dibujadora" se la puede
reemplazar facilmente con un trozo de madera adecuado atornillado a una
rueda con buje ó polea).
|
