ESTA ES LA GRÚA DE "NINÍ"

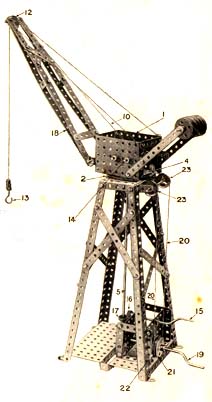

GRÚA SOBRE CASTILLEJO
MODELO Nº 4.42
LA CAJA DE ENGRANAJES 1 SE CONEXIONA CON UNA POLEA DE 75mm 2 (CUYO CUBO
3 SE HALLA HACIA ARRIBA) POR MEDIO DE DOS TIRAS DOBLADAS DE 63 M.M.
X 12 M.M. 4. LA VARILLA DE EJE DE 29 CM 5 PASA HACIA ARRIBA POR EL TUBO
3. UN COLLAR 6 VA MONTADO SOBRE EL CUBO Y BAJO LA RUDA CATALINA 7. SIENDO
SUJETO A LA PARTE SUPERIOR DE LA VARILLA 5. UN PIÑÓN DE
12 M.M. 8 ENGRANA CON LA RUDA CATALINA 7 Y CON LA RUDA DE 57 DIENTES
9 EN CULLA VARILLA 14 SE ARROLLA LA CUERDA ELEVADORA 10. DICHA CUERDA
PASA POR LA POLEA DE 25 M.M. 12 AL GANCHO 13. EL MOVIMIENTO DE LA VARILLA
5, QUE ACCIONA LA CUERA 10 PARA HACER SUBIR O BAJAR LA CARGA, SE EFECTUA
DESDE EL MANGO DE CIGÜEÑA 15 MERCED AL PIÑÓN
16 QUE ENGRANA CON UNA RUEDA CATALINA DE 38 M.M. 17 Y A LAS RUEDAS DENTADAS
7, 8 Y 9. EL MOVIMIENTO GIRATORIO DEL AGUILON 18 SE REGULA DESDE LA
CIGUE 19, UNA CUERDA CONTINUA 20 SIENDO ARROLLADA 2 VECES ALREDEDOR
DE LA RUEDA REBORDEADA 21, A LA CUAL SE SUJETA UNA CUERDA CON BUJE 22
PARA CONVERTIRLA EN UNA POLEA DE DOS BRIDAS. UNA CUERDA 20 PASA POR
LAS POLEAS DE GUIA DE 25 M.M. (23) Y DESPUÉS POR LA POLEA DE
75 M.M. 2. EL AGUILON SE GIRA AL DAR VUELTA A LA CIGÜEÑA
19.
CONSTRUCCION ALTERNATIVA.- PARA QUE EL AGUILON GIRE MAS LIBREMENTE SE
PUEDE COLOCAR UN ANILLO DE GUIA FIGURA 4. 42B, QUE SE CONSTRUYE LA MANERA
SIGUIENTE: UNA POLEA DE 75 M.M. 24 SE SUJETA LA PARTE SUPERIOR DEL CASTILLETE
POR MEDIO DE PERMOS 25 QUE SIRVEN ADEMAS PARA SUJETAR EN LA POLEA 24
UN REVOLVER DE RUEDA 26. ESTE METODO SOSTIENE UNA GARGANTA CIRCULAR
PARA RECIBIR LAS BOLAS 27. LA POLEA 2 QUE ESTA ENPERNADA A LA CAJA DE
ENGRANAJES 1 SE DISPONE DESPUES SOBRE LA VARILLA 5 Y REPOSA EN LAS BOLAS
27 PARA FORMAR UNA GUIA.
