CABLEADORA DE ALAMBRE
CABLEADORA DE ALAMBRE

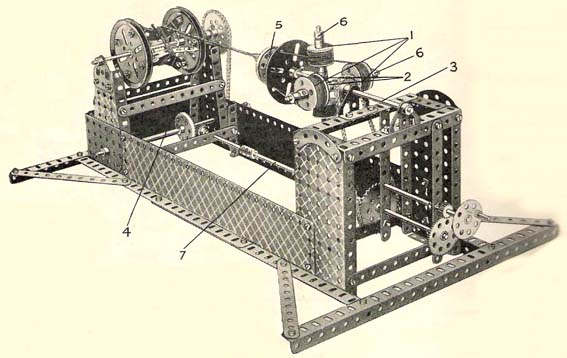

El alambre de que se
fabrica el cable esta arrollado sobre 4 bobinas (1) cada una consistiendo
en dos ruedas rebordeadas de 19 mm empalmadas. Las bobinas giran sobre
varillas de 5 cm colocadas en los extremos de dos acoplamientos (2)
pivotados en ángulo recto sobre la varilla (3) de 20 cm. Los
hilos desde las bobinas pasan por perforaciones en una placa frontal,
una polea de 38 mm (5) y una rueda con buje colocada a la varilla (3)
cerca de la polea (5) y están atados entre sí sobre un
tambor en el extremo opuesto de la maquina. El tambor esta montado en
una varilla de 16 cm conexionada mediante cadena con una rueda de erizo
de 25 mm colocada sobre la varilla (4), la cual esta girada lentamente
desde la rueda de mano, gracias a la deposición de transmisión
que se ilustra.
La varilla (13) así como las bobinas, la placa frontal, la polea
(5), y la rueda con buje, están giradas todas desde el árbol
principal (7) gracias a la rueda de erizo de 50 y 25 mm.
Resulta que los hilos pasan retorcidos entre sí entre la polea
(5) y el tambor, arrollados sobre este ultimo en forma de cable. Para
impedir que el alambre se desenrolle demasiado rápidamente, se
colocan unas arandelas sobre las varillas de 5 cm entre los acoplamientos
y los cubos de las ruedas rebordeadas (1), y los collares (6) deben
de ser sujetados fuertemente contra las ruedas antes de ser fijadas
a las varillas de 5cm.
Una cierta tensión es necesaria para poder fabricar cable de
primera calidad, y por lo tanto, la polea de 38 mm (5) y la rueda con
buje colocada detrás de la misma, están montadas muy próximas
sobre la varilla (3), de tal manera que la fricción motivada
por los hilos al pasar por las perforaciones de las ruedas sirva para
retener el cable extendido durante la operación de torcer. Cuerda
o alambre fino puede ser empelado en este modelo.
PIEZAS NECESARIAS PARA
ESTE MODELO
11 |
2 |
6 |
8 |
2 |
9 |
8 |
12 |
1 |
13 |
1 |
13A |
2 |
14 |
1 |
15A |
1 |
16 |
4 |
17 |
2 |
19B |
4 |
20 |
4 |
20B |
1 |
21 |
1 |
24 |
2 |
26 |
1 |
27A |
1 |
28 |
84 |
37 |
2 |
52 |
2 |
54A |
8 |
59 |
3 |
63 |
2 |
90 |
4 |
90A |
40
CM |
94 |
2 |
95 |
2 |
96 |
1 |
109 |
1 |
115 |
2 |
126 |
2 |
126A |
1 |
195 |
2 |
197 |
