PETER SMITH BEAVAN

EL CONTINUO Y EL INTERMITENTE. LA PARTE PRINCIPAL DEL MOVIMIENTO INTERMITENTE ES LA CRUZ DE MALTA QUE SEGURAMENTE CONOCES, LA QUE CONSIDERO EL “CORAZON” DEL LA MAQUINA Y LA CUAL NO SE PUEDE HACER CON MECCANO, O POR LO MENOS ESO CREO, AUNQUE SE PODRIA INTENTAR. HAY QUE TOMAR EN CUENTA QUE ESTAS PIEZAS NO PUEDEN SER DE MUCHO PESO YA QUE EL SISTEMA FUNCIONA CON CIERTA VELOCIDAD Y LA INERCIA JUEGA AQUÍ UN PAPEL SUMAMENTE IMPORTANTE.

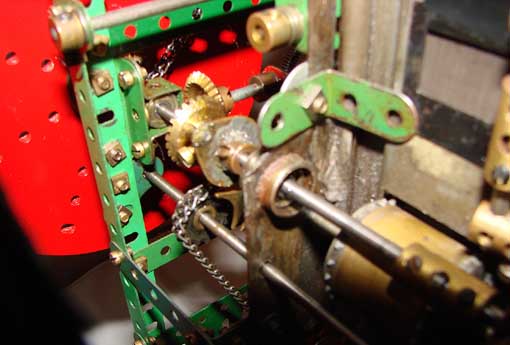

SE TRATA DE UNA PIEZA MOTRIZ DE BRONCE, ANTIGUA, QUE APARENTEMENTE PERTENECIO A UN PROYECTOR DE 35MM, LA CUAL ARRASTRA LA CRUZ POR MEDIO DE UNA PEQUEÑA Y FRAGIL CLAVIJA O PIN. ESTA CRUZ A SU VEZ ESTA FIJA AL EJE QUE GIRA EL RODILLO DENTADO “INTERMITENTE”, EL QUE DEBE SER MUY LIVIANO PARA EVITAR LA INERCIA. ESTE ARRASTRA LA PELICULA ANTE EL OBJETIVO Y ASI PERMITE EXPONER CUADRO POR CUADRO. CREO QUE LOS TECNICOS LLAMAN A ESTA UNIDAD DE MOVIMIENTO EL KRONOS. ADJUNTO DIBUJO DE LA PIEZA PARA MEJOR REFERENCIA. ESTA UNIDAD DE LA CRUZ Y SU IMPULSOR QUE POSEO SON MUY FRAGILES, CONSTRUIDOS EN BRONCE. TEMO QUE ALGUN DIA SE QUIEBRE UNO DE ELLOS, ASI QUE DEBERE PONERME EN CAMPAÑA PARA TRATAR DE UBICAR ESTAS PIEZAS, QUE NO CREO PODER ENCONTRAR EN UNA FERIA DE ANTIGÜEDADES.
NATURALMENTE, TODAS ESTAS PARTES HAN DEBIDO ADAPTARSE A LOS EJES Y DEMAS PIEZAS DEL MECCANO PARA ASI IR ARMANDO LA MAQUINA, SITUACION QUE ES LA QUE MAS ME ATRAE PORQUE ASI UNO “INVENTA” Y OBTIENE EL MOVIMIENTO O RESULTADO QUE NECESITA.

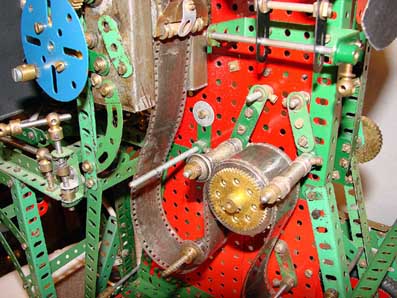

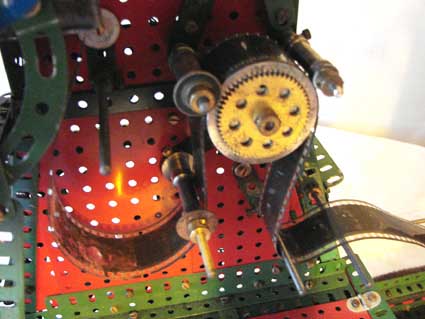

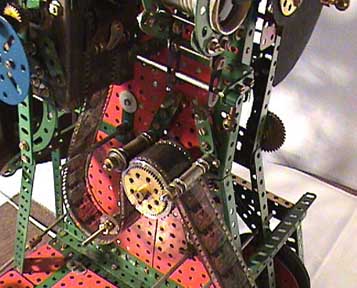

LUEGO VIENE EL MOVIMIENTO CONTINUO EN BASE A RODILLOS DENTADOS CONSEGUIDOS EN FERIAS DE ANTIGÜEDADES. UNO ARRASTRA LA PELICULA DEL TAMBOR SUPERIOR AL OBJETIVO Y EL OTRO LA RECIBE Y LA ENTREGA AL TAMBOR INFERIOR.

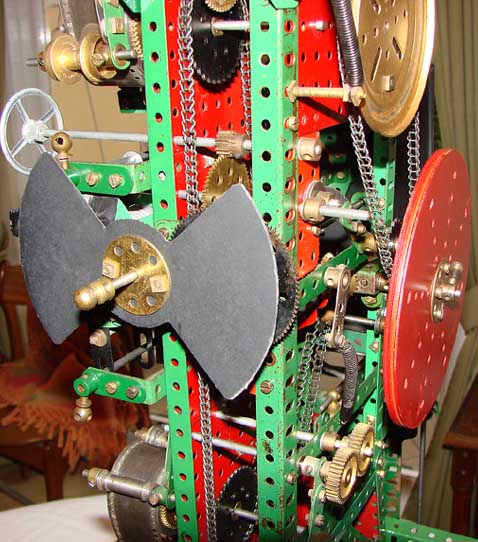

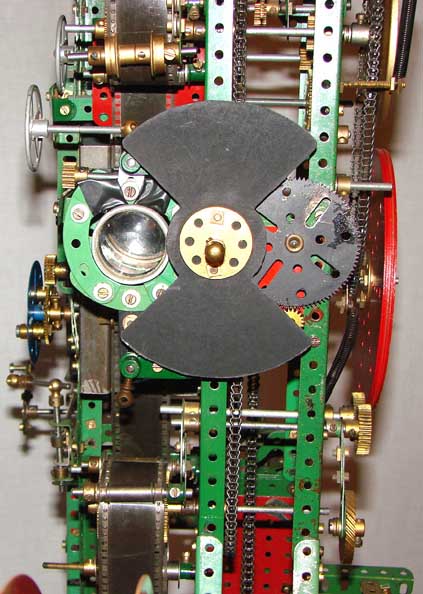

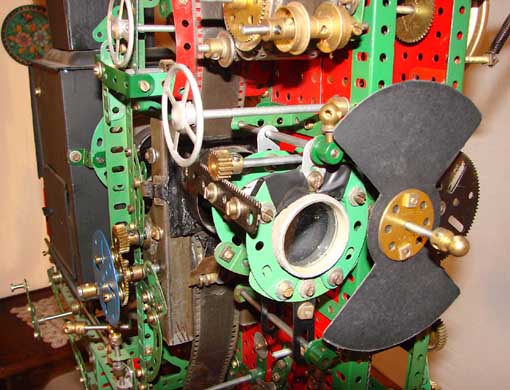

FRENTE AL LENTE DE PROYECCION SE INSTALO UNA ESPECIE DE CRUZ U OBTURADOR DE SECTOR, CONSTRUIDA DE SIMPLE CARTON PINTADO DE NEGRO OPACO, LA CUAL GIRA E INTERFIERE LA PROYECCION CADA VEZ QUE LA PELICULA ES ARRASTRADA UN CUADRO, LO QUE ASI PRODUCE LA RETENCION DE LA IMAGEN EN LA RETINA Y FINALMENTE EL MOVIMIENTO DE LA IMAGEN EN LA PANTALLA.
LO MAS IMPORTANTE ES QUE TODOS LOS MOVIMIENTOS DE ESTAS PIEZAS CON SUS DIFERENTES ENGRANAJES, RUEDAS DENTADAS Y CADENAS PARA ERIZOS No.94, DEBEN ESTAR ABSOLUTA Y PERFECTAMENTE SINCRONIZADOS, CASO CONTRARIO NO SE PRODUCIRA EL MOVIMIENTO EN LA PROYECCION.
LA OPTICA SE OBIENE CON UN LENTE DE PROYECCION TAMBIEN CONSEGUIDO EN UNA FERIA DE ANTIGÜEDADES, AL CUAL LE INSTALE UN SISTEMA DE CREMALLERA PARA PODER ENFOCAR.

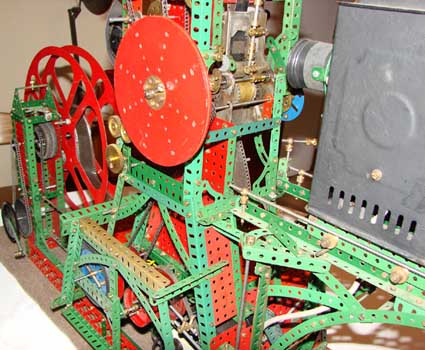

RESPECTO A LA LUZ, ESTA SE LOGRA CON UNA PEQUEÑA AMPOLLETA O FOCO DICROICO DE 50 WATTS (12 VOLTS), LA QUE INSERTE EN UNA ANTIGUA “LINTERNA MAGICA” QUE NO SE COMO LLEGO A MIS MANOS. EN LA BASE DE ESTA INSERTE 4 PEQUEÑAS RUEDAS QUE DESLIZAN SOBRE DOS RIELES HECHOS CON VARILLAS DE EJE QUE PERMITE ALEJAR O ACERCAR LA LINTERNA AL OBJETIVO, LO QUE FACILITA CUALQUIER SERVICIO O PROBLEMA QUE PODRIA PRODUCIRSE EN LA ZONA, COMO ATASCAMIENTO DEL FILM, TRABAMIENTO DE LA CRUZ, ETC. QUIZAS EN EL FUTURO REEMPLACE LA LINTERNA POR UNA CARCAZA HECHA INTEGRAMENTE DE MECCANO, PARA QUE ASI NO EXISTAN TANTAS PIEZAS AJENAS A ESTE.
NO EMPLEE UNA LAMPARA DE PROYECCION DE MAS WATTAGE PARA EVITAR QUEMAR EL FILM, YA QUE ALGUNAS PELICULAS QUE POSEO SON ANTIGUAS Y DE NITRATO, POR LO TANTO MUY INFLAMABLES. LO IDEAL SERIA CONSTRUIR UN MECANISMO QUE OBSTRUYA LA LUZ CUANDO BAJA LA VELOCIDAD, QUIZAS A BASE DE ALGUN SISTEMA CENTRIFUGO ? EL PROBLEMA ES QUE DEBE SER UN MECANISMO MUY COMPACTO Y PEQUEÑO, YA QUE EN EL LUGAR HAY POCO ESPACIO.

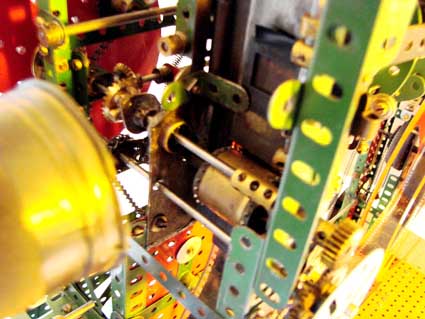

LA PARTE MOTRIZ SE OBTIENE CON UN MOTOR DE MAQUINA DE COSER (DE 220 VOLTS) CON SU PIE (O REOSTATO). ESTE MOTOR ES MUY SUAVE Y SILENCIOSO Y SE PUEDE REGULAR LA VELOCIDAD. LA UNIDAD VA INSERTADA EN LA BASE DEL PROYECTOR, EN LA QUE INSTALE DOS LAMPARILLAS-PILOTO, UNA PARA LA LUZ Y OTRA PARA EL MOTOR, JUNTO CON UNA PALANCA PARA REGULAR LA VELOCIDAD CONECTADA CON EL PIE REGULADOR DEL MOTOR. EN EL EJE DE LA CLAVIJA QUE ARRASTRA LA CRUZ DE MALTA SE INSERTO UN VOLANTE FORMADO POR 5 PLACAS CIRCULARES No. 146, LO QUE LE MAS SUAVIDAD Y UNIFORMIDAD AL MOVIMIENTO. NO EMPLEE MOTORES MECCANO PORQUE ESTIME QUE ERAN RUIDOSOS Y POCO POTENTES, PERO ES ALGO QUE SE PUEDE REESTUDIAR. EL PROYECTOR TAMBIEN TIENE UN ESPECIE DE EMBRAGUE MANUAL QUE PERMITE DESCONECTAR EL MOTOR Y ENTONCES SE PUEDE ACCIONAR MANUALMENTE, LO QUE ES SUMAMENTE CONVENIENTE..

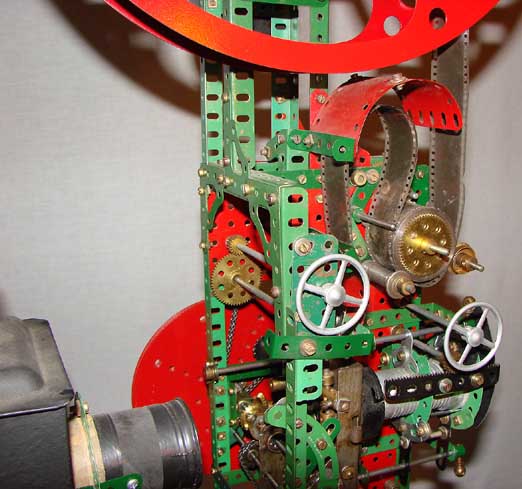

LAS BOBINAS O CARRETES SUPERIOR E INFERIOR SON DE PELICULA DE 16MM, REACONDICIONADOS Y REPINTADOS PERO ADAPTADOS PARA 35MM.
HE DEMORADO VARIOS AÑOS EN SU CONSTRUCCION Y OCASIONALMENTE DESARMO CIERTAS PARTES PARA TRATAR DE MEJORAR SU FUNCIONAMIENTO Y APARIENCIA.. ESTE PROYECTOR NUNCA SERA PERFECTO, PERO FUNCIONA.
