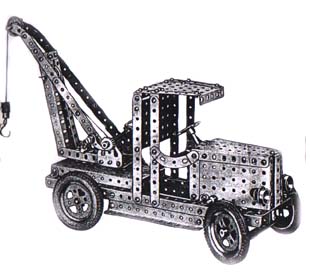

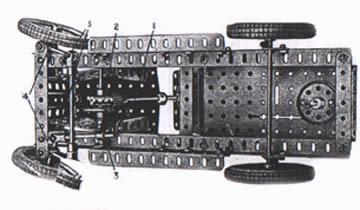

FIG. 4.45A |
Los soportes para el árbol de dirección 1 (Fig. 4.45A) los forman un Soporte plano y un Acoplamiento 2. Una Varilla de 9 c.m. pasa por el agujero central transversal de dicho Acoplamiento y suporta una Rueda Catalina de 38 m.m. que está distanciada del Acoplamiepto mediante tres Arandelas metálicas. Los dientes de la Rueda Catalina engranan con un Piñón de 12 m.m. situado en la Varilla 1. La Cigüeña 3 suporta un Soporte plano fijado de modo, que su agujero circular coincida con la perforación alargada de la Cigüeña, y un perno pasado por ambos, se enrosca al mandrilado de un Collar situado en unaVarilla de 5 c.m. Esta última está fijada á pivote al extremo interior de una pequeña varilla, mediante un Acoplamiento torniquete compuesto por un Collar y un Estribo pequeño de conexión,
Las ruedas delanteras giran libremente en las Varillas de 38 m.m. y se mantienen en posición mediante Collares. Los Acoplamientos 4 pivotan mediante Pernos de 9 1/2 m.m. en las extremidades de dos Tiras de lly1/2 c.m. empernadas entre si para former el eje delantero. Dos Tiras Dobladas de 38 x 12 m.m. 5 unen las Tiras de 11y1| 2c.m. á las Viguetas laterales del modelo.
8 | del Nª | 2 |
2 | 2A | |
2 | 3 | |
4 | 5 | |
2 | 6A | |
2 | 8 |
4 | del Nª | 9 |
7 | 10 | |
10 | 12 | |
1 | 15 | |
3 | 16 | |
3 | 17 |
4 | del Nª | 18A |
1 | 19S | |
4 | 20A | |
2 | 20B | |
1 | 21 | |
1 | 22 | |
2 | 22A | |
2 | 24 | |
1 | 26 | |
1 | 28 | |
1 | 32 | |
8 | 35 |
94 |
del Nª |
37 |
7 |
" |
38 |
2 . |
" | 48 |
1 |
" | 48A |
3 |
" | 48 b |
1 |
" | 52 |
4 |
" | 53 |
2 |
" | 54 |
1 |
" | 57 |
10 |
" | 59 |
1 |
" | 62 |
3 |
" | 63 |
2 |
" | 77 |
2 |
" | 90 |
2 |
" | 90A |
4 |
" | 111C |
1 |
" | 115 |
1 |
" | 116A |
2 |
" | 126A |
4 |
" | 142A |
1 |
" | 147A |
1 |
" | 147B |
1 |
" | 148 |
2 |
" | 165 |
