CALDERA "MOTRIX ARGENTINA"

Motrix: nuevo motor a vapor para impulsar modelos Meccano.

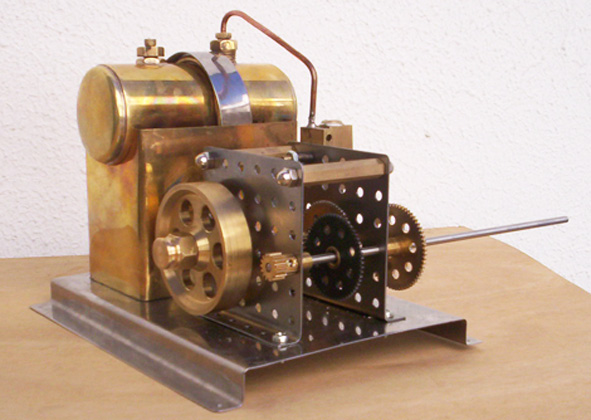

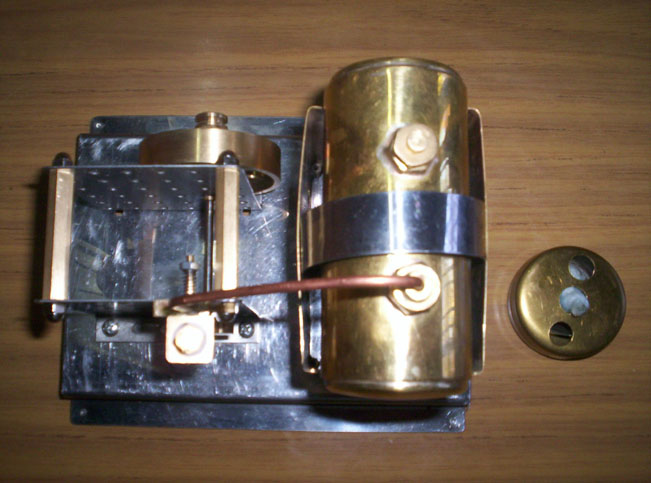

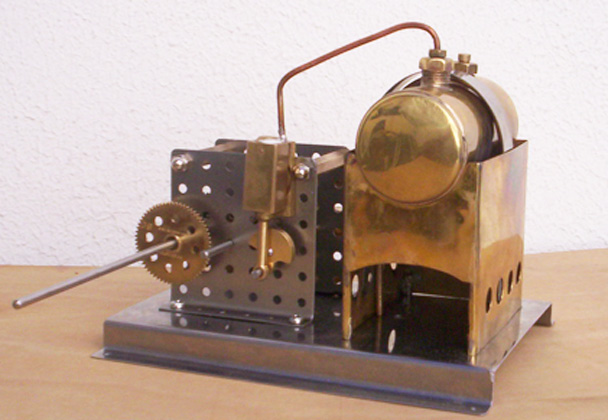

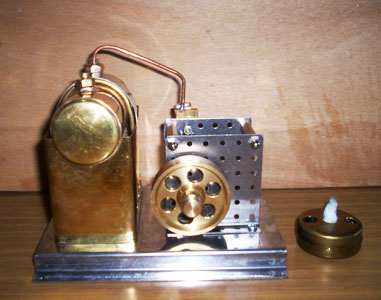

La máquina está integrada por una caldera generadora de vapor y un motor a
vapor montados ambos solidariamente sobre un chassis único.- El motor es de
tipo monocilíndrico, simple efecto, con sistema de distribución de vapor por
espejo y cilindro oscilate. El desplazamiento del cilindro es de 1,33 cc y
la generación de vapor está a cargo de una caldera de baja presión,
cilindrica, horizontal de 235 cc de volumen total.-

La caldera posee doble sistema de válvulas de seguridad para liberar eventuales excesos de presión

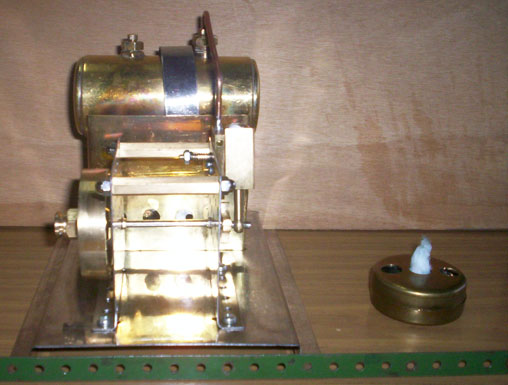

de vapor y se alimenta con uno ó dos quemadores de tipo mecha de algodón con fibra de vidrio, usando como combustíble alcohol metílico.-

La capacidad de combustible asegura que éste, se consuma antes de que la caldera se quede sin agua, situación que debe evitarse para no deteriorar los materiales por sobre-calentamiento.-

La potencia erogada en la polea del cigüeñal,

es de 3 a 5 Watt, a 500 / 700 RPM, aproximadamente.

El motor está montado sobre una placa de acero

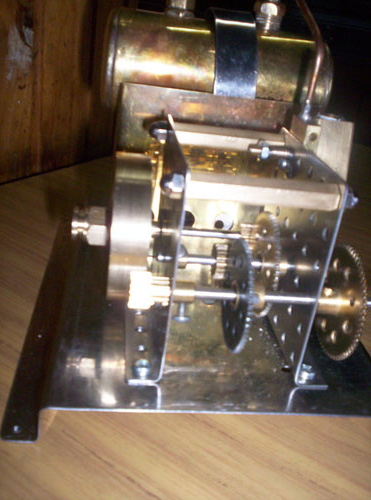

perforada, normalizada con las medidas de Meccano (módulo 1/ 2 pulgada), para posibilitar la disposición de una cascada de engranajes Meccano, con dos tomas de fuerza a distinto regimen de velocidad angular (R.P.M.) y
distinto Par-Motor, lo que facilita la misión de activar modelos y
mecanismos acoplados-

Las dimensiones generales son: Altura Máxima = 160
mm; Base = 190 x 155 mm.-

Todos los componentes mecánicos son desmontables.
Encargues bajo pedido.
Se entrega sin tren de engranajes que son a modo ilustrativo
Aseguramos repuestos y certificado de prueba en fabrica.
